3T窄轨架线式工矿电机车介绍
3T窄轨架线式工矿电机车分为无极调速与有级调速两种，采用机械制动，电压为250V。其特点：牵引力大、速度快、运行稳定、灵活、走行机构采用锥、正两极转动，寿命长、效率高。
3T窄轨架线式工矿电机车参数
|
型号 |
CJY3/6、7、9G(B) |
||
|
粘重 |
3t |
||
|
轨距 |
600、762或900mm |
||
|
牵引力 |
6.1kN |
5.74kN |
|
|
zui大牵引力 |
7.36kN |
||
|
速度 |
10.6km/h |
7.5km/h |
|
|
直流电压 |
550V |
250V |
|
|
电机功率×台数 |
12kW×1 |
6.5kW×2 |
|
|
尺寸 |
长度（带碰头） |
2700mm |
2750mm |
|
宽度 |
940、1082或1220mm |
||
|
高度（轨面至顶棚） |
1550mm |
||
|
轴距 |
816mm |
850 mm |
|
|
轮径 |
Φ650mm |
Φ520 mm |
|
|
受电弓工作高度 |
1800~2000mm |
||
|
zui小转弯半径 |
5.7m |
6m |
|
|
调速方式 |
电阻或斩波调速 |
||
|
制动方式 |
机械或液压制动 |
||

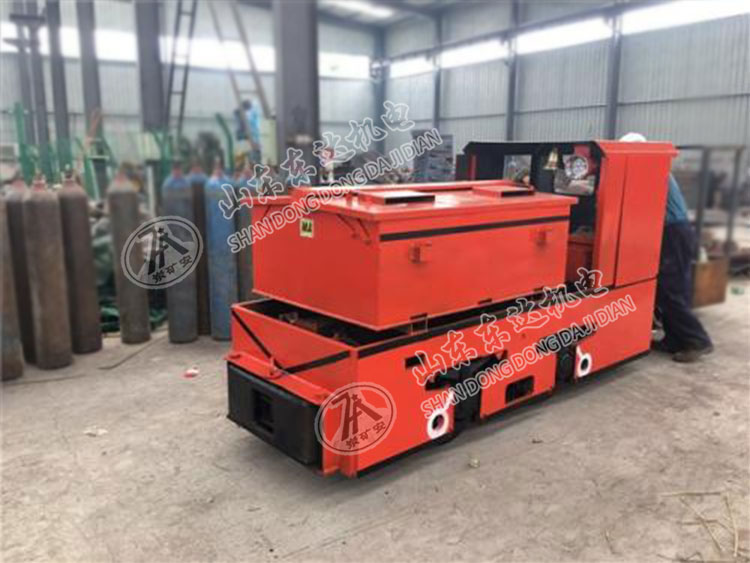

3T窄轨架线式工矿电机车实物图
